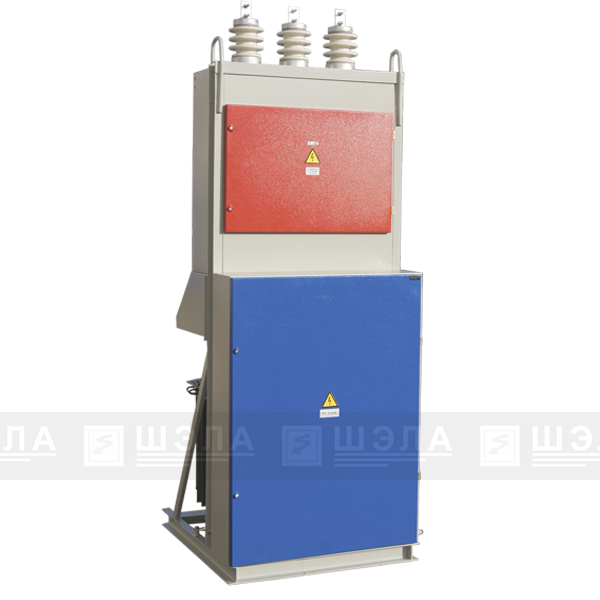

Мачтовые подстанции типа КТПМ-25...250/6(10)/0,4-У1

Мачтовая подстанция трансформатор¬ная комплектная КТПМ-25...250/6(10)/0,4-У1 предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям. КТПМ применяется для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Наименование параметра



Значение параметра

КТПМ-25

КТПМ-40

КТПМ-63

КТПМ-100

КТПМ-160

КТПМ-250

Номинальное напряжение, кВ

на стороне высшего напряжения (ВН)

на стороне низшего напряжения (НН)



6(10)

0,4

Число отходящих линий на стороне НН, шт.

2

2

3

3

3

4

Номинальный ток отходящих линий, А

16

25

25

40

40

60

40

80

100

80

100

160

80

100

160

250

Ток электродинамической стойкости на стороне ВН, кА

16

Ток термической стойкости на стороне ВН, кА

6,3

Время протекания тока термической стойкости, с

1

Номинальная мощность силового трансформатора, кВА

25

40

63

100

160

250

Номинальный ток плавких вставок предохранителей

на стороне ВН, А

8

(5)

10

(8)

16

(10)

20

(16)

31,5 (20)

40

(31,5)

Номинальный ток линии уличного освещения, А

25

Масса без трансформаторов не более, кг

380

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

КТПМ рассчитаны для работы на открытом воздухе при следующих условиях:
  • высота над уровнем моря до 1000м;
  • температура окружающего воздуха от -45°С до +40°С;
  • тип атмосферы II по ГОСТ 15150-69;
  • климатические районы по ветру и гололёду I-III, по снеговой нагрузке – IV согласно СНиП 2.01.07-85.

КОНСТРУКЦИЯ УСТРОЙСТВА И ТИПЫ УСТАНАВЛИВАЕМОГО ОБОРУДОВАНИЯ:

Конструктивно КТПМ состоит из:
  • устройства со стороны высшего напряжения — УВН;
  • силового трансформатора;
  • распределительного устройства со стороны низшего напряжения — РУНН.
УВН, РУНН и силовой трансформа¬тор расположены на общей станине, имеющей монтажное основание для установки подстанции. Устройство высшего напряжения УВН представляет собой шкаф с две¬рью, закрывающейся замком. На корпусе шкафа в верхней части располагаются штыревые высо¬ковольтные изоляторы для подключе¬ния через разъединитель типа РЛНД к воздушной линии высшего напряже¬ния, ограничители перенапряжения, установлена рама со штыревыми изо¬ляторами отходящих воздушных ли¬ний 0,4 кВ. На крыше шкафа смонти-рованы проходные изоляторы, под¬ключенные к высоковольтным предо¬хранителям, расположенным внутри шкафа. Нижние основания предохра¬нителей шинами соединены с высоко¬вольтными выводами первичной об-мотки силового трансформатора. Распределительное устройство со стороны низшего напряжения может быть реализовано в двух вариантах:
  • с автоматическими выключателями;
  • с предохранителями.
В шкафу располагается также аппаратура учёта (трансформаторы тока, счётчик, испы¬тательная коробка) и при необходимо¬сти, ограничители перенапряжения. Отходящие линии 0,4 кВ могут быть как кабельными, так и воздушными. Конструкция КТПМ рассчитана на установку силового трехфазного трансформатора с есте-ственным масляным охлаждением се¬рии ТМ, ТМГ. В КТПМ предусмотрены защиты:
  • от атмосферных перенапряжений;
  • от перегрузки и коротких замы¬каний линий 0,4 кВ.

ОДНОЛИНЕЙНАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА:


Отходящие линии РУНН – на автоматических выключателях.


Отходящие линии РУНН – на автоматических выключателях.
